Gang Anzeige

[Floh]

Kannst du vieleicht mal ein Foto des Sensors im eingebauten Zustand einstellen ?

[lagomike]

Kannst du vieleicht mal ein Foto des Sensors im eingebauten Zustand einstellen ?

Ist momentan etwas schwierig werde morgen mal Platz machen und bisschen knipsen.

[Floh]

Ist momentan etwas schwierig werde morgen mal Platz machen und bisschen knipsen.

[tomx]

Sieht richtig super aus (mit der Ganganzeige direkt hinterm Glas). Finde, der Preis geht auch. Wenn ich nur das Panel nicht ausbauen müsste.

So werde ich wohl weiter meinem Gefühl und dem Drehzahlmesser vertrauen....



Grüße

[lagomike]

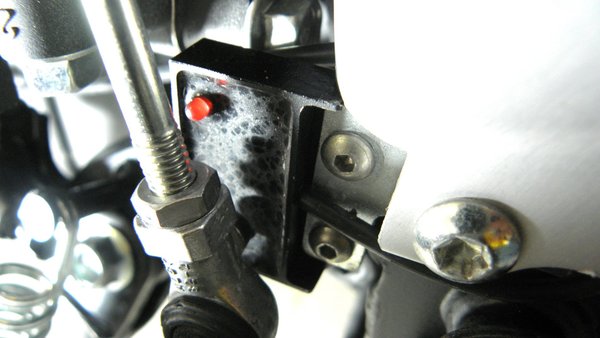

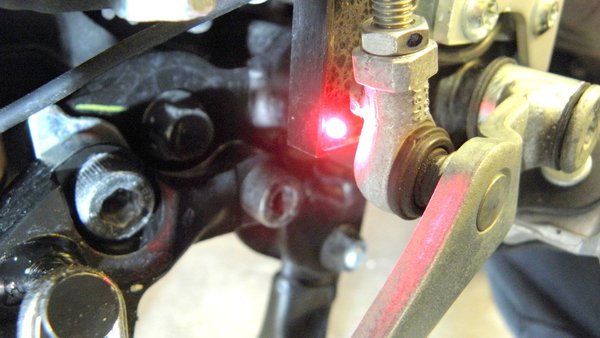

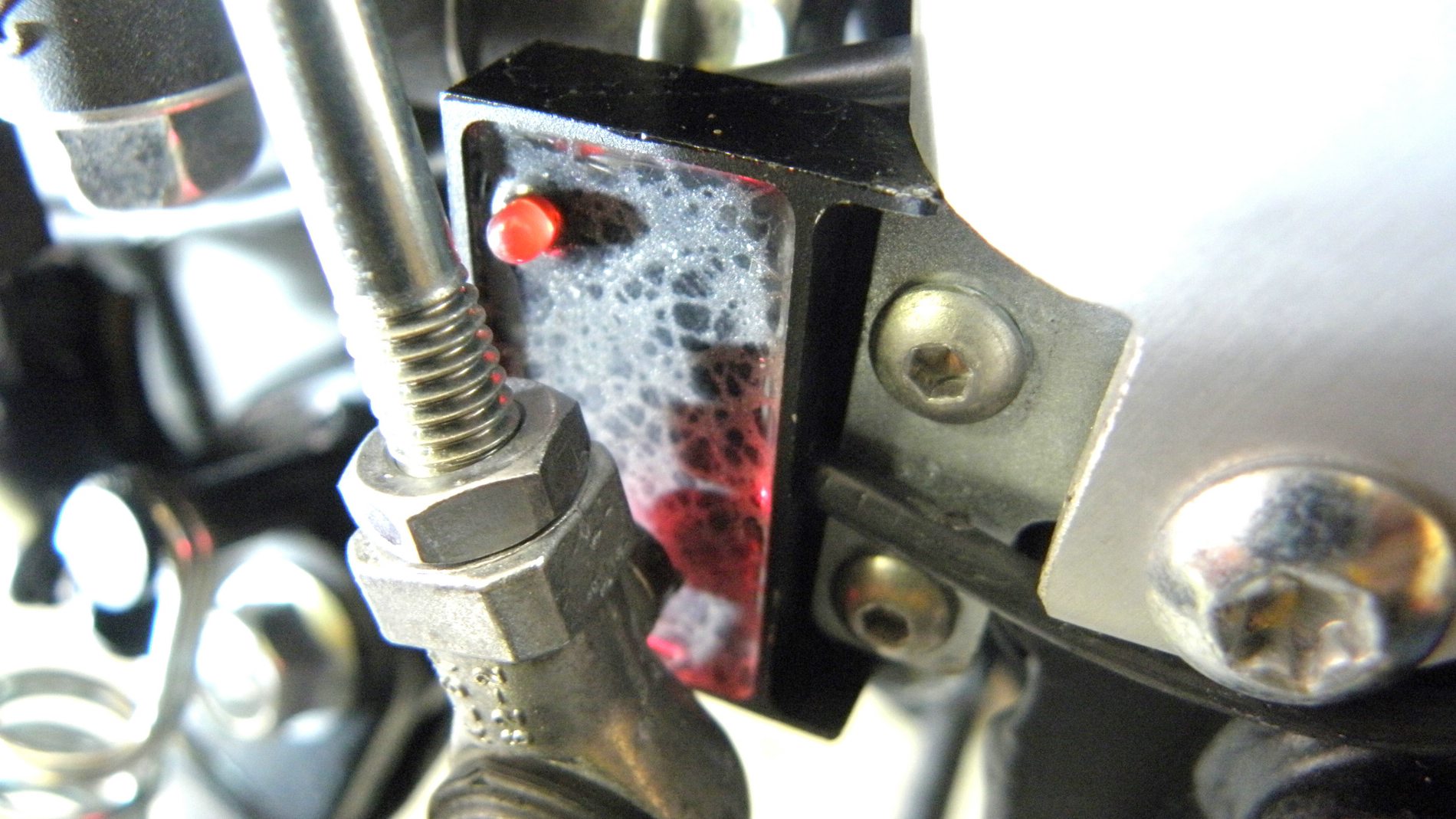

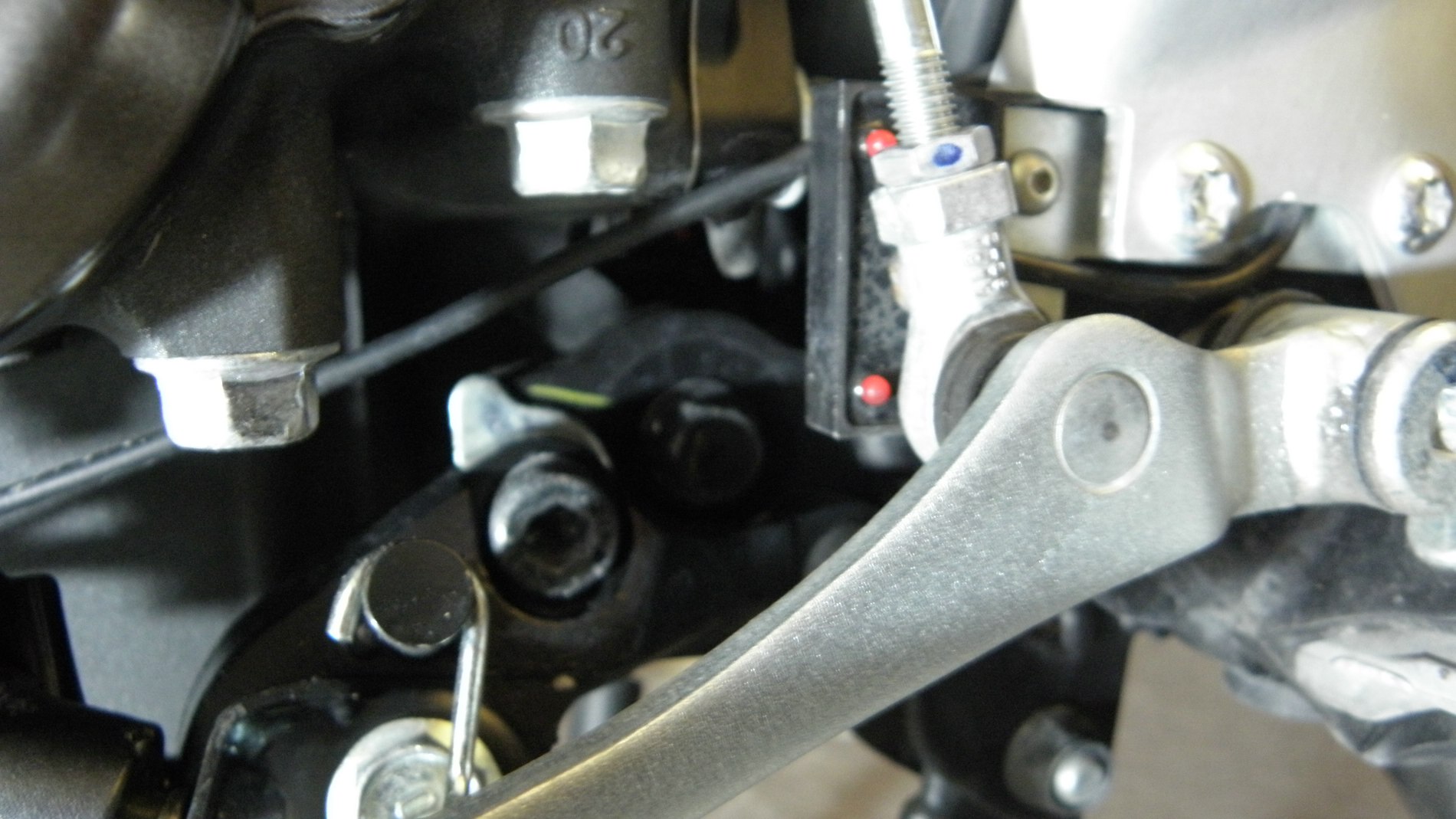

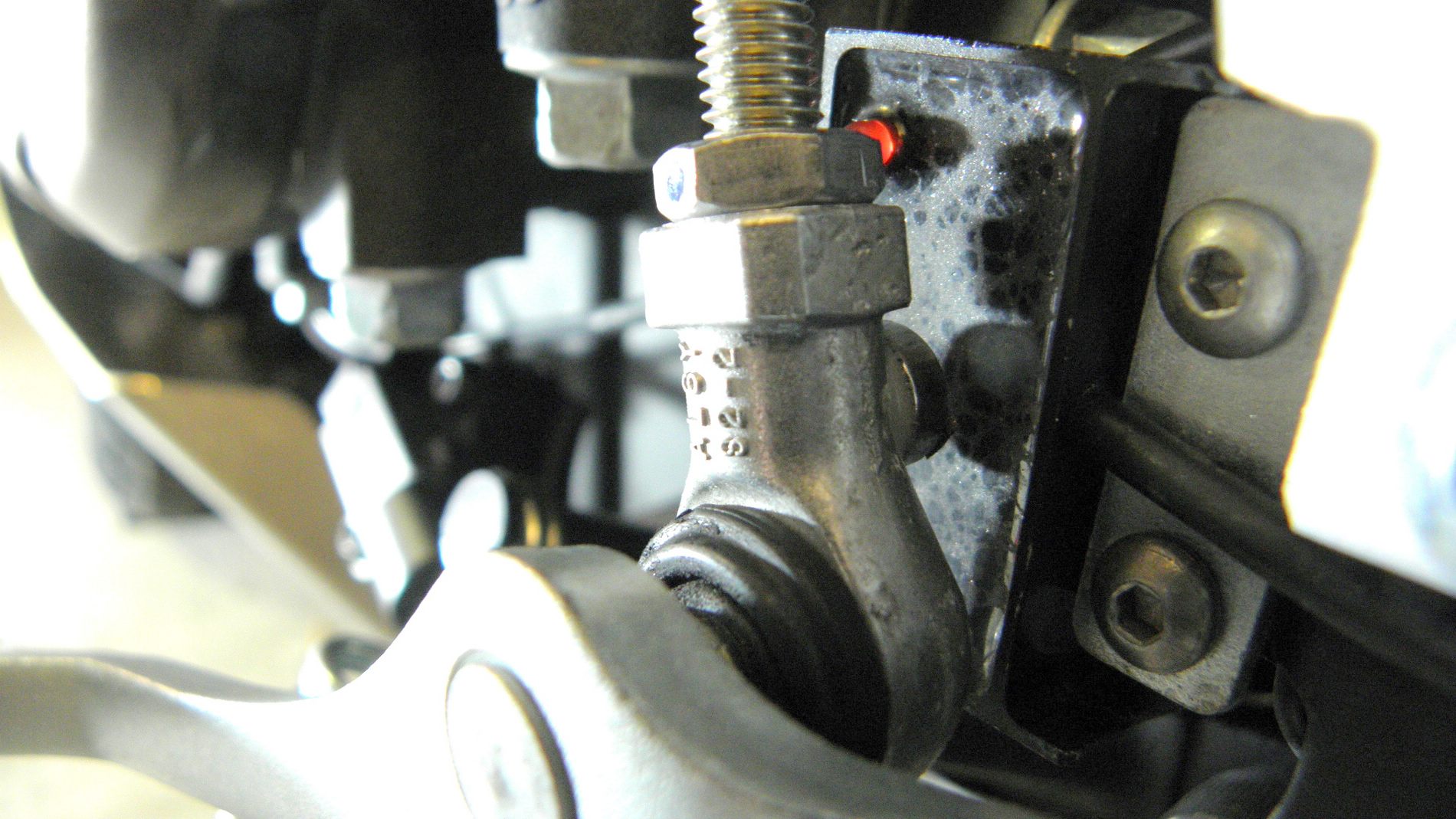

So hier mal einige Bilder hab die mit Absicht heller gemacht für die Erkennbarkeit. Der Sensor hat 2LEDs die beim schalten aufleuchten der Magnet wird genau jn die Mitte von den 2 LEDs am Schaltgestänge angeklebt am Foto der knubel am Schaltgestänge. Das Halteblech wird hinter dem Aluteil angeschraubt und der Sensor wie auf den Bildern befestigt.
Bilder sind leider nicht optimal sonst hätte ich die anderen Motorräder weg schieben müssen. Hoffe es geht auch so.

[Volker]

.....Wenn ich nur das Panel nicht ausbauen müsste.

Habe ich gerade gemacht. Dauert ca. 20 Min. und ist wirklich kein Problen.
Ein abgewinkelter Kreusschraubenzieher ist allerdings hilfreich.

[lagomike]

.....Wenn ich nur das Panel nicht ausbauen müsste.

Habe ich gerade gemacht. Dauert ca. 20 Min. und ist wirklich kein Problen.
Ein abgewinkelter Kreusschraubenzieher ist allerdings hilfreich.

Na also geht doch.Prima gemacht.

[Floh]

So hier mal einige Bilder

für die aufschlussreichen Bilder.

So ein Halteblech zu fertigen dürfte kein großes Problem darstellen. Nehme an, du hast das Haltblech hinter dem Aluteil an den zwei Schrauben befestigt. Somit wäre dann die Sache recht „Verwacklungssicher“.

[Volker]

Hallo Lagomike,

vielen Dank für die eingestellten Bilder. Das Halteblech anfertigen dürfte jetzt nicht mehr das größte Problem sein.
Ich werde allerdings Morgen bei Voiges anfragen.

[lagomike]

Hi Floh,
Will mich ja nicht schon wieder aufdrängeln. Aber fürs Forum kann ich auch 10% Rabatt beim Voiges für 1 Stückzahl geben.
Pitterl

Da erkundige dich mal bestellen würde ich aber bei Pitterl ( siehe oben ). Ich weis zwar nicht ob er über Voiges oder direkt beim Marco bestellt ?? Und noch eins den Einbau in die Instrumente macht nur Marco von http://www.racetronics.de/Digumbau.htm" onclick="window.open(this.href);return false; und die Teile gut verpacken mit Luftpolster Folie. Bei der Gelegenheit kann Marco auch die beiden Taster des BC auf ein Kabel löten für die Lenker Montage.
