Hallo,
hat schon jemand Strom ins Topcase gelegt ? Wollte mir eine Bordsteckdose ins Topcase verlegen, um Handy oder Headset im Koffer zu laden.
Hatte an eine magnetische Steckerverbindung gedacht, um eine wasserdichte und schnell lösbare Steckerverbindung zu realisieren.
Grüße,
Rainer
Strom ins Topcase ?
- rainer gustav
- Beiträge: 868
- Registriert: Di 4. Okt 2011, 18:48
- Erstzulassung: 2011
- Km-Stand: 170000
- Modell: DP01
- Erstzulassung der 2. XT1200Z: 0
- Km-Stand der 2. XT1200Z: 0
- Ort: Mönchengladbach
Re: Strom ins Topcase ?

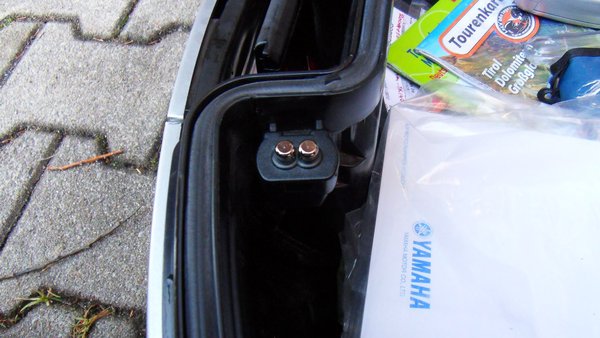

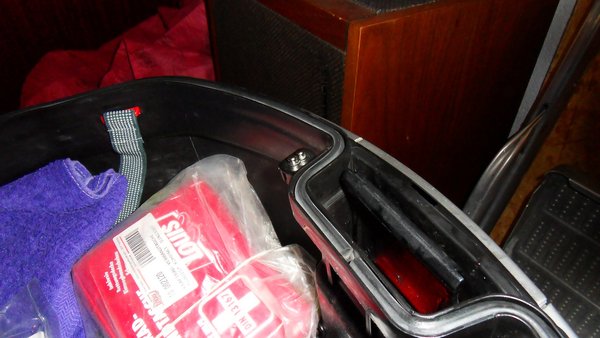

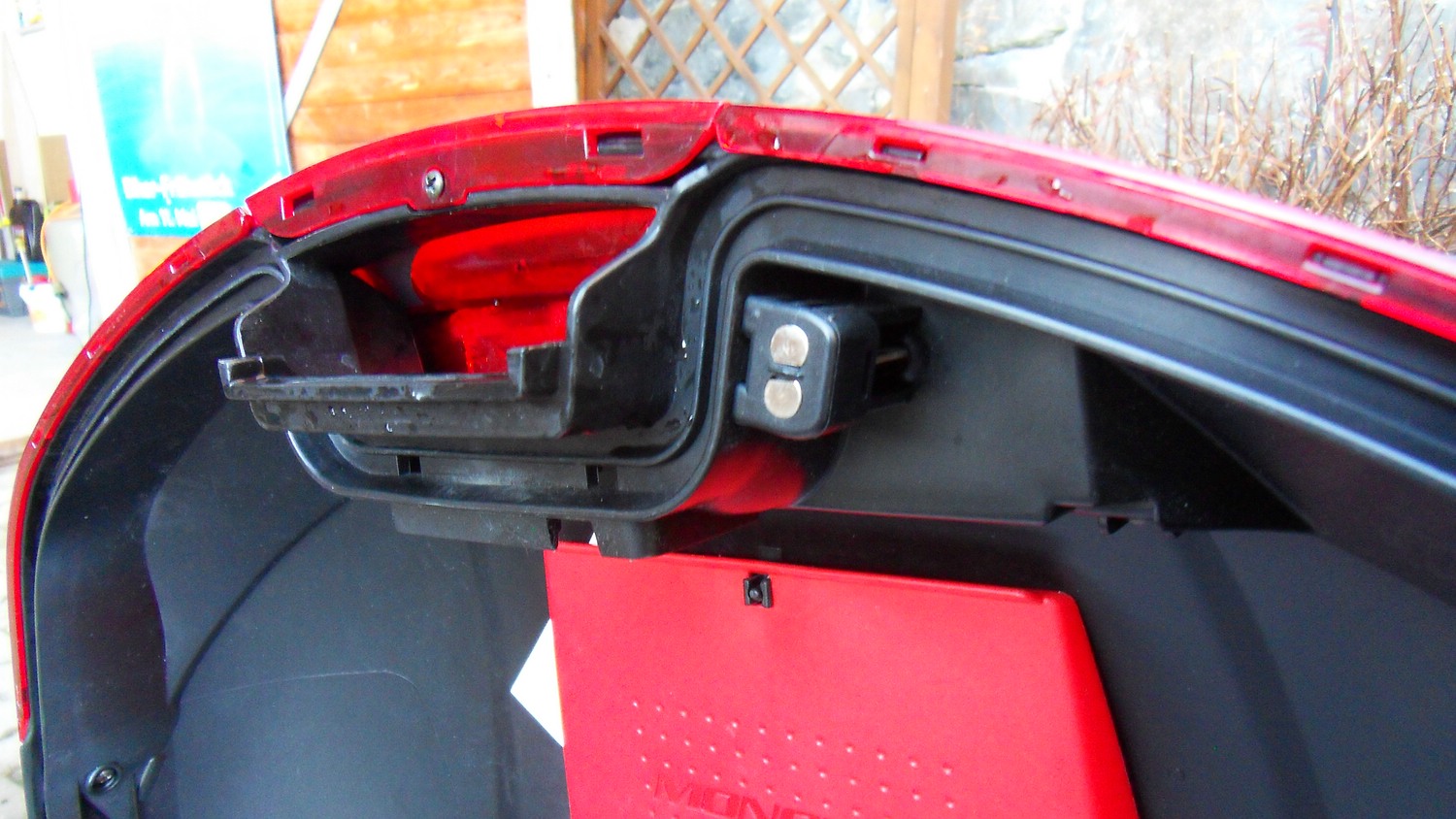

Da gibts von GIVI original Stromanschlüsse fürs Topcase sind Feder belastet. Gibt es für den Deckel und für die Adapterplatte. Sofort Kontakt beim Deckel schließen ( wird nur in die Original Halterung eingeschoben ) und beim Topcase einrasten in die Grundplatte. Hab ich seit 5 Jahren dran ohne Probleme. Bei mir fürs zusatz Bremslicht.
- rainer gustav
- Beiträge: 868
- Registriert: Di 4. Okt 2011, 18:48
- Erstzulassung: 2011
- Km-Stand: 170000
- Modell: DP01
- Erstzulassung der 2. XT1200Z: 0
- Km-Stand der 2. XT1200Z: 0
- Ort: Mönchengladbach
Fertig > Re: Strom ins Topcase ?
Hallo,
es ist vollbracht:
Warum:
- Laden des SRC Headset, wenn der Helm im TopCase eingeschlossen ist.
- Laden und Betreiben des Telefons bei Regenfahrten.
- Langeweile
Materialien:
- 12V Aufbausteckdose
- 2xM4 Schrauben mit selbstsichernden Muttern zur Steckdosenbefestigung
- MagCode 12V System
- Superseal Stecker 2 polig
- 2m Kabel
- Bogierrohr
- Spiralkabel
Vorgehensweise:
- Vom 12 V Dauerstrom (für Zusatzbeleuchtung) ein Y-Abzweig mit Superseal Steckern erstellt.
- Kabel mit Bogierrohr bis unter den Sitz verlegt. Das Kabelende mit Superseal Stecker versehen.
- Spiralkabel mit Superseal und MacCode Stecker versehen.
- Loch mittels Dremel in die TopCase Vorderwand gefräst.
- MagCode Gegenkontakt in die TopCase Vorderwand befestigt.
- Aufbausteckdose so modifiziert, dass diese über den MagCode Anschluss montiert werden kann.
- Zwei Löcher für die M4 Schrauben gebohrt, um die Aufbausteckdose zu befestigen.
- Verkabelung der Bordsteckdose mit dem MagCode Anschluss.
- Bei Entfernen des TopCase kann der MagCode Stecker unter der Sitzbank verstaut werden.
es ist vollbracht:
Warum:
- Laden des SRC Headset, wenn der Helm im TopCase eingeschlossen ist.
- Laden und Betreiben des Telefons bei Regenfahrten.
- Langeweile
Materialien:
- 12V Aufbausteckdose
- 2xM4 Schrauben mit selbstsichernden Muttern zur Steckdosenbefestigung
- MagCode 12V System
- Superseal Stecker 2 polig
- 2m Kabel
- Bogierrohr
- Spiralkabel
Vorgehensweise:
- Vom 12 V Dauerstrom (für Zusatzbeleuchtung) ein Y-Abzweig mit Superseal Steckern erstellt.
- Kabel mit Bogierrohr bis unter den Sitz verlegt. Das Kabelende mit Superseal Stecker versehen.
- Spiralkabel mit Superseal und MacCode Stecker versehen.
- Loch mittels Dremel in die TopCase Vorderwand gefräst.
- MagCode Gegenkontakt in die TopCase Vorderwand befestigt.
- Aufbausteckdose so modifiziert, dass diese über den MagCode Anschluss montiert werden kann.
- Zwei Löcher für die M4 Schrauben gebohrt, um die Aufbausteckdose zu befestigen.
- Verkabelung der Bordsteckdose mit dem MagCode Anschluss.
- Bei Entfernen des TopCase kann der MagCode Stecker unter der Sitzbank verstaut werden.
- Dateianhänge
-

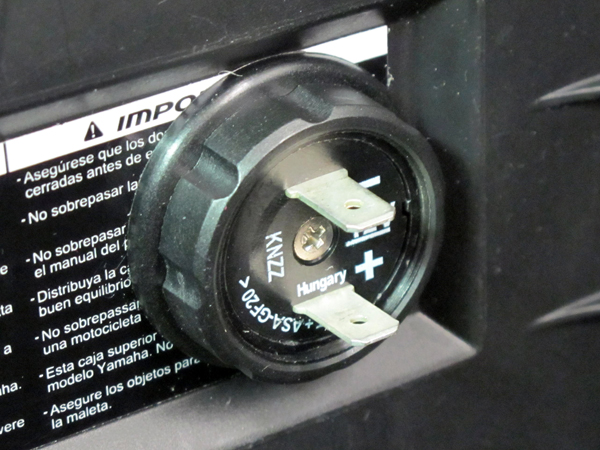

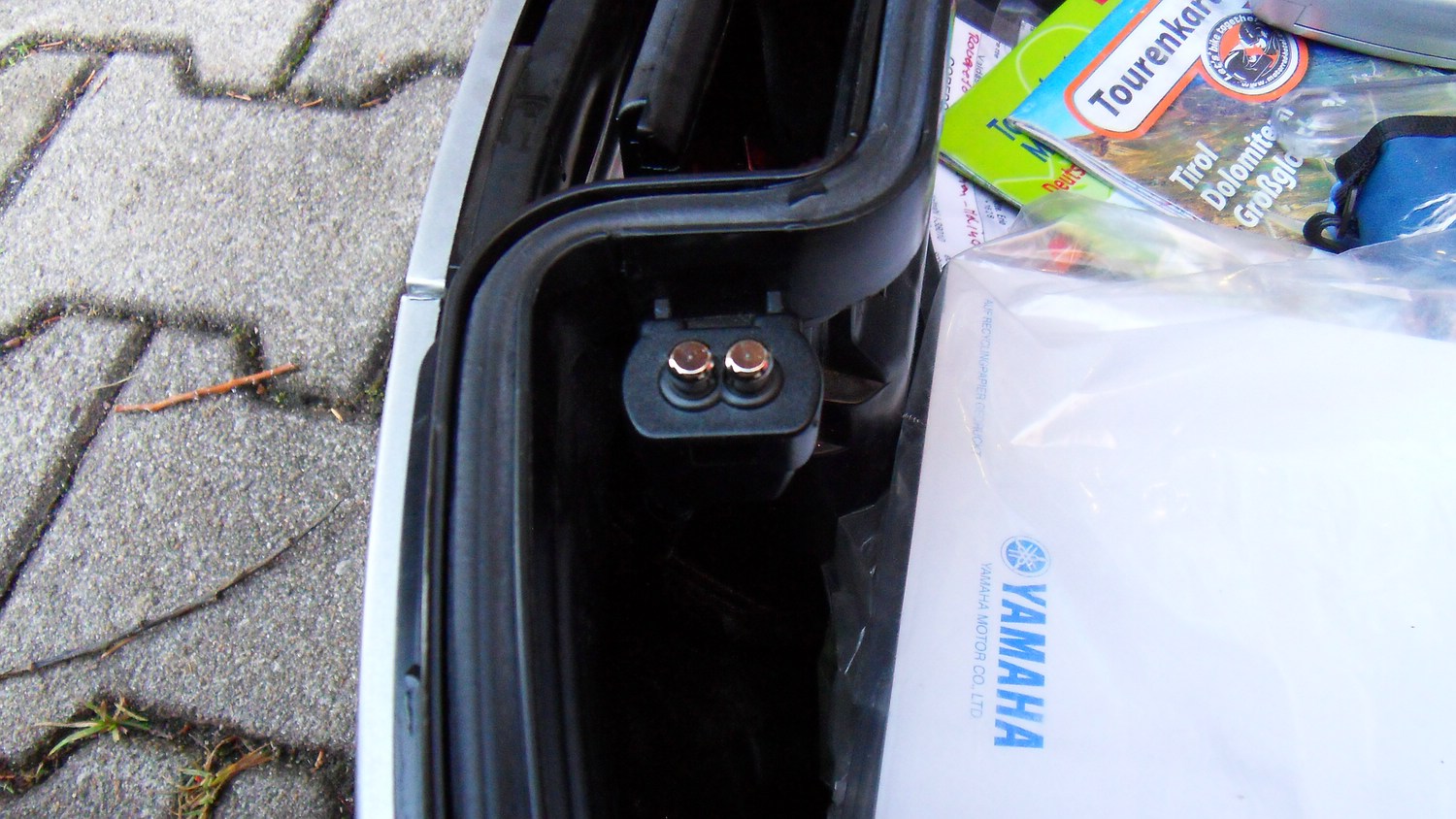

- MagCode Innenansicht
- IMG_3234.JPG (237.38 KiB) 2582 mal betrachtet
-
- MagCode Aussenansicht
- IMG_3236.JPG (199.69 KiB) 2582 mal betrachtet
-

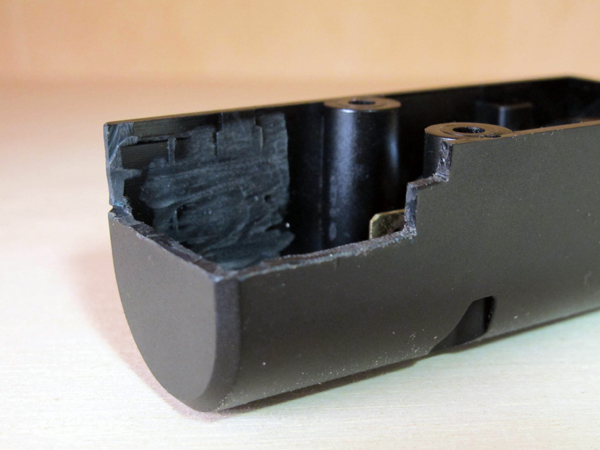

- Modifizierte Bordsteckdose
- IMG_3240.JPG (174.98 KiB) 2582 mal betrachtet
-

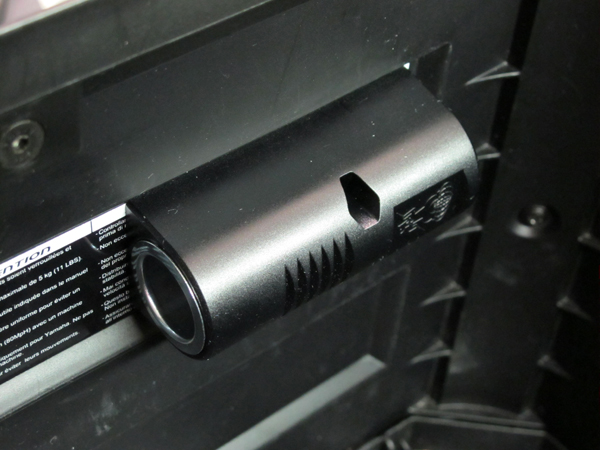

- Bordsteckdose über dem Magcode
- IMG_3242.JPG (185.83 KiB) 2582 mal betrachtet
-

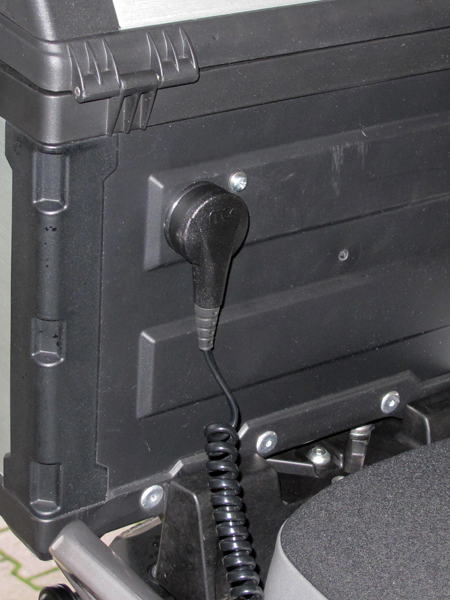

- Hält dank Magnetkraft !
- IMG_3248.JPG (221.49 KiB) 2582 mal betrachtet
-

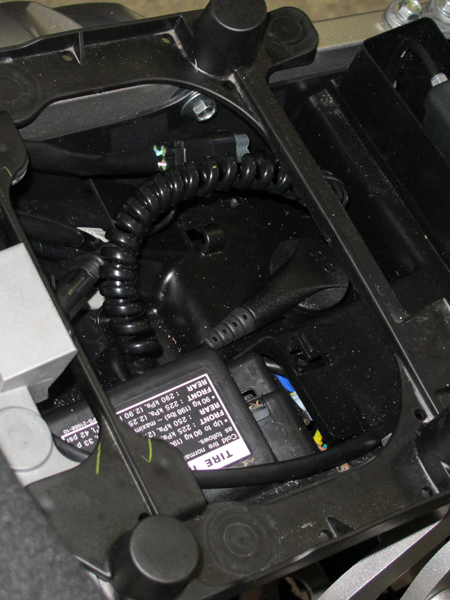

- MagCode unter dem Sitz
- IMG_3249.JPG (225.25 KiB) 2582 mal betrachtet
